PCBA装配中的电源电子学和调试技巧

2023-12-07 09:00:00 徐继 19

在PCBA(Printed Circuit Board Assembly,印刷电路板组装)装配中,电源电子学和调试技巧是确保电路板正常运行和解决电源相关问题的关键。以下是一些电源电子学和调试技巧:

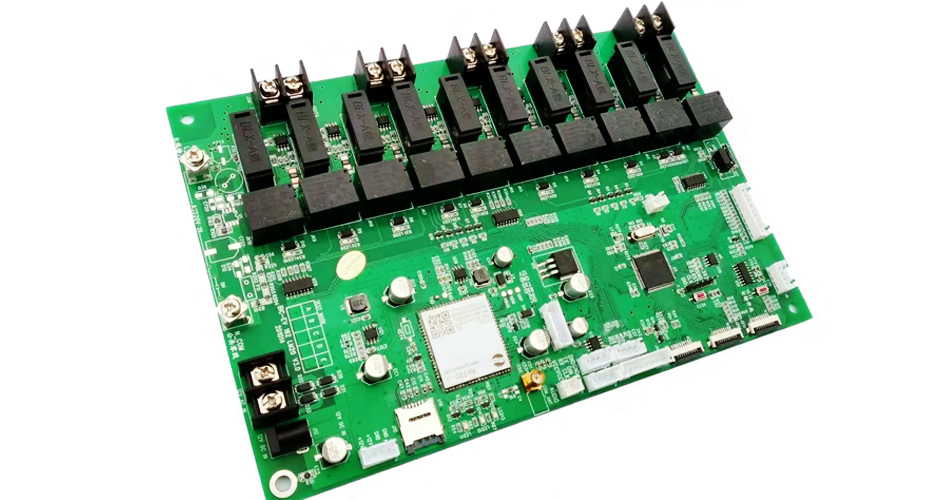

pcba


电源电子学技巧:



1、电源选择:

选择适当的电源供应器件,考虑输入电压范围、输出电压、电流要求、稳定性、效率和可靠性等因素。



2、稳压器设计:

如果需要稳定的电源电压,请使用稳压器电路来确保输出电压稳定。常见的稳压器类型包括线性稳压器和开关稳压器。



3、电源滤波:

使用电源滤波电路来减少电源线上的噪声和涟漪。这可以包括使用电容器、电感和滤波器。



4、电源保护:

实施电源保护电路,以防止过电流、过压和反向极性等问题对电路板和电子元件的损坏。



5、热管理:

对于高功率电源,考虑热管理问题,如散热器、风扇或热导管,以确保电源稳定工作。



6、功率因素校正:

对于需要高功率因素的电源,使用功率因素校正电路来改善能源利用率。



7、电源效率:

优化电源电路以提高电源的效率,从而减少能源浪费和发热。



调试技巧:



1、电源测量:

使用多用途计量仪(DMM)或示波器等工具对电源进行测量,以确保电压和电流在规定范围内。



2、波形分析:

使用示波器来观察电源波形,以检测噪声、涟漪或其他问题。



3、电路板检查:

仔细检查电路板,确保电源电路的元件正确安装,没有短路或开路问题。



4、故障排除:

如果电源不工作或有问题,使用逐步排除法来确定问题的来源。从电源输出开始,逐步检查每个组件,直到找到问题。



5、负载测试:

使用可调负载来测试电源的响应和稳定性,以模拟不同负载条件下的性能。



6、温度监测:

使用温度传感器来监测电源电子元件的温度,以确保在正常范围内。



7、电源噪声测量:

使用频谱分析仪来测量电源输出中的噪声,以查找和解决噪声源。



8、数据记录:

记录电源的性能和波形数据,以进行后续分析和故障排除。



综合考虑电源电子学和调试技巧,可以确保PCBA的电源稳定性、可靠性和性能。在设计和调试电源电路时,始终要考虑安全性和法规合规性,以确保产品符合相关标准和规定。
