柔性电子电路板(Flex PCB)设计和应用

2023-10-18 11:00:00 徐继 36

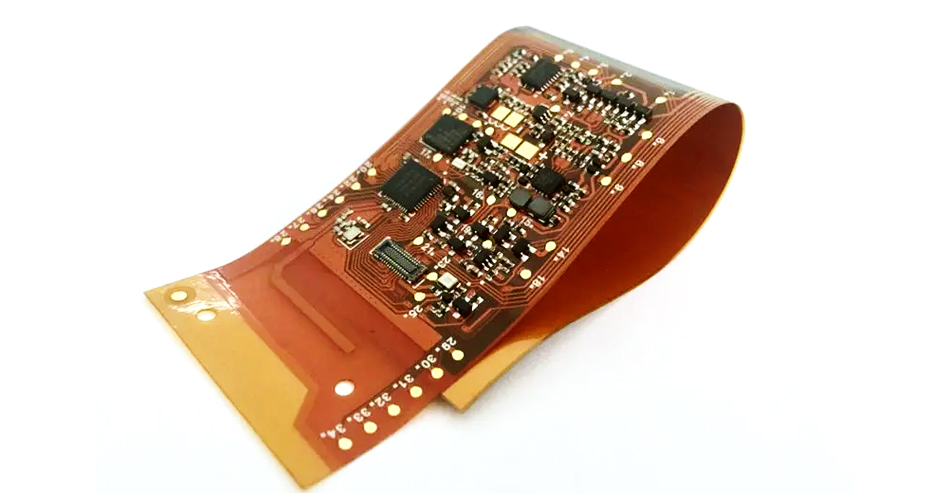

柔性电子电路板(Flex PCB)是一种灵活的电子电路板,通常由柔性绝缘材料制成,如聚酯薄膜或聚酰亚胺(PI)薄膜。它们与传统的刚性电路板相比,具有更大的弯曲和形状适应性,因此在许多应用中非常有用。以下是柔性电子电路板的设计和应用方面的信息:


pcba


柔性电子电路板的设计:



1. 材料选择: 选择适当的柔性材料非常重要。常见的材料包括聚酯、聚酰亚胺、聚醚酮等。材料的选择应根据应用的要求、工作温度范围和化学稳定性等因素进行考虑。



2. 层次结构: 柔性电路板可以是单层或多层的,取决于电路的复杂性。多层柔性电路板通常包含内部铜层和电源平面。



3. 电路设计: 在柔性电子电路板上进行电路设计时,应考虑到柔性材料的性质。需要使用柔性电路板的部分可能需要考虑弯曲半径、层间连接等因素。



4. 焊盘设计: 焊盘的设计要考虑到可靠的焊接,因为柔性电路板通常用于高度动态的应用中。



5. 保护和封装: 为了保护柔性电路板免受机械和环境损害,通常需要采用适当的封装和防护措施,如聚氨酯涂层或硅胶封装。



柔性电子电路板的应用:



1. 便携式设备: 柔性电子电路板常用于便携式设备中,如智能手机、平板电脑和可穿戴设备,因为它们可以适应不同的形状和大小。



2. 医疗设备: 在医疗设备中,柔性电子电路板用于各种应用,如医疗传感器、医疗成像设备和植入式医疗设备,因为它们可以与人体的曲线和运动适应。



3. 航空航天: 柔性电子电路板在航空航天领域中广泛应用,例如卫星、航天器和飞行器中的电子设备,因为它们可以减轻重量并适应空间限制。



4. 汽车电子: 汽车电子设备中也使用柔性电子电路板,用于车载娱乐系统、导航、安全系统等,因为它们可以适应汽车内部的曲线和空间限制。



5. 工业控制: 在工业控制系统中,柔性电子电路板用于各种传感器、控制器和通信设备,因为它们可以适应各种工业环境和封闭空间。



总之,柔性电子电路板的设计和应用具有广泛的领域和潜在的机会。它们能够在不同的应用中提供灵活性、可靠性和性能,因此在电子领域中变得越来越受欢迎。
