PCBA电子工程师必须要知道的PCB线路板元器件安装原则

2022-03-11 15:00:00 徐继 178

PCB板元器件安装原则。对于一些刚入行的电子工程师来说,这个问题多少有点复杂,甚至会被误以为是内行的人才能明白的东西,其实不然。PCB板元器件安装原则并不是大家所想象中的那么复杂难懂,今天我们就来看看PCB板元器件安装原则都有哪些吧。

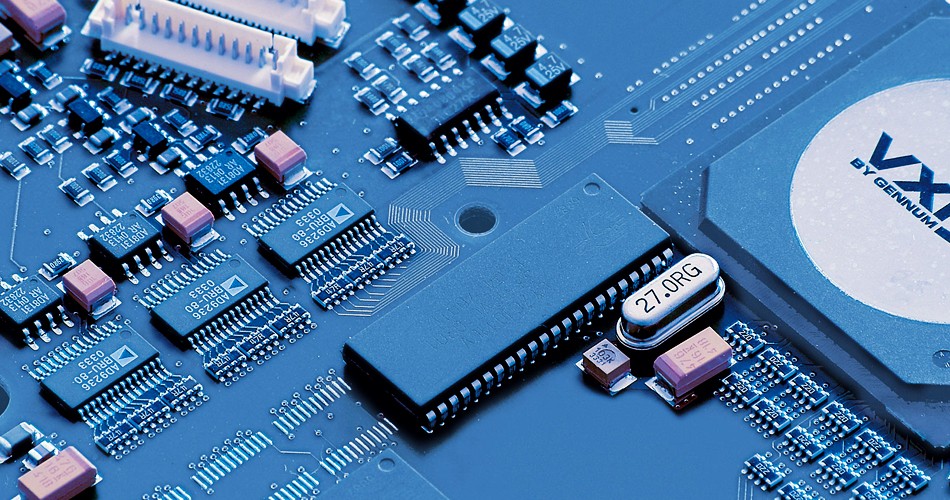

pcba

PCB线路板元器件安装原则:


1、元器件应布设在PCB板的内部,且元器件的每个引出脚应单独占用一个焊盘。

2、元器件不能占据整个PCB面板,板的四周要留有5~10mm的余量,而PCB板面积的大小及固定方式决定了板四周余量的大小。

3、元器件在整个版面上要求做到布设均匀,疏密一致。

4、元器件的安装高度应尽量低,过高则易倒伏或相邻元器件碰接,因此可能会导致系统的安全性能变差。

5、确定较大元器件的轴向位置的是印制电路板在系统中的安装状态,规则排列的元器件的轴线方向应在系统内的垂直方向,从而提高元器件在PCB板上的稳定性。

6、元器件两端的跨距应稍微大于元器件的轴向长度。折弯引脚时,不要齐根弯着,应留2mm左右的距离,以免损坏元器件。

7、元器件的布设不能上下交叉,相邻元器件间要保持一定的距离,间距不得过小。
