表面贴装电容器的分类

2020-05-19 12:01:49 282

表面贴装电容器已发展为多品种、多系列,按外形、结构和用途来分类,可达数百种。它们又称贴片电容、片式电容,用C 作为电路表示符号。在SMT贴片的实际应用中,大约有80%属于多层贴片陶瓷电容器,其次是贴片电解电容器和贴片钽电容器,贴片有机薄膜电容器和云母电容器则较少。

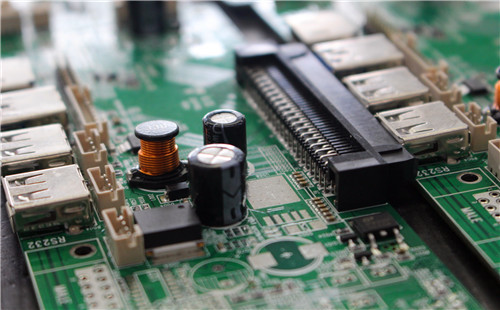

SMT贴片

(1)贴片陶瓷电容器

贴片陶瓷电容器又称贴片瓷介电容,无极性区分,外观形状和贴片电阻相同。主体一般是呈灰黄色或灰褐色陶瓷基体,内部电极层数由电容值决定, 一般有十多层。

贴片电容尺寸与贴片电阻的尺寸相似,有0603、0805、1210、1206 等。外表上一般无标注,因此从电容本体上无法区分其容值和耐压值,必须从包装标签上进行识别。

(2)贴片钽电容器

贴片钽电容全称是钽电解电容,也属于电解电容中的一种,只是其使用金属钽作介质而不是电解液。单位体积容量大,容量超过0.33F 的电容器很多都属于钽电解电容器。它有正负极性的区分,在主体上一般有标记标出其负极。钽电容的容量大、损耗小、漏电较小、寿命长、耐高温、准确度高、滤高频性能极好。

常见的贴片钽电容有黄钽和黑钽两种, 是贴片黄钽电容正面与背面例图,是黑钽电容例图。主体上有标记的一端(例图中是上端)是它们的负极,主体上标注的三位数字是三位数标法表示的电容值,单位默认为pF,电压值代表耐压的大小值。

(3)贴片电解电容器

贴片电解电容器主要应用于各种消费类电子产品中,价格低廉,按外形和封装材料的不同,可分为矩形电解电容器(树脂封装)和圆柱形电解电容器(金属封装)两类。贴片电解电容器一般容量较大,采用电解液作为介质,正负极性的区分与钽电容相同,但其主体上一般采用直标法标出电容值大小,单位默认为μF。圆柱形贴片电解电容器。
