贴片电容与电解电容的区别及用途

2020-05-19 12:01:49 4146

贴片电容是SMT贴片加工中应用非常广泛的一种电容,而人们常常想不清楚贴片电容与另一种著名的电解电容之间有什么区别。接下来就让小编为你解答。

一、贴片电容与电解电容的区别

1、贴片电容的全称为多层片式陶瓷电容器,是大部分可以实行贴片封装的电容的统称,而电解电容则是电容性质分类的一种。

贴片电容

2、贴片电容分为无极性电容和有极性电容两类,有极性电容一般称为电解电容,不过有些电解电容不适合贴片封装,如节能灯用的铝电解电容。

3、贴片电容一般体积比较小,容量小,精度比较高,而电解电容体积、容量比较大,种类多。

贴片是PCBA加工行业里的一种加工方式,是指在元器件经过涂敷锡膏或红胶,然后经过贴片机进行贴片安装,再进行回流焊接的过程。一般贴片电容的体积比插件的小,更能适应时代的发展。

二、贴片电容的用途

1、贴片电容在中高频有相当大的作为,其体积小,耐压高,高频谐振点的ESR非常低(数个mΩ),通常用于中高频(100k-数百M)滤波,使用起来最好是各个谐振频段都选用,比如102,103,104(即1nF,10nF,100nF)等级容量的陶瓷电容并联使用。低中频方面要滤波,首先要考虑电解电容。需要注意的地方是大多数的电解电容都有极性,即正负极千万不要颠倒,哪怕用普通万用表测量时极性不慎搭反,都要将该电容废弃。

电解电容

2、陶瓷电容的缺点是随温度变化性能变化很大(除了I类介质,但I类介质容量做不大),比如X7R,X5R在额定温度范围内容量变化±15%,至于Z5U,Y5V介质的容量变化能达到-82%。电解电容通常都具有温度特性好(除了液态铝电解之外,不过固态铝电解在这方面有了极大地改进,但是耐压目前来说很少有超过100V的),频率范围宽,直流偏压特性优良,等效串联电阻(ESR)稳定,耐纹波电流高的特点。

3、陶瓷电容会随着加在它上面的直流偏压而发生容量的变化,同时ESR在额定频段内也有剧烈的抖动,在这方面,陶瓷电容和钽电容以及固态铝电解是没办法比的。电解电容(需要注意的是只要采用电解质作为阴极的电容都是电解电容,目前应用比较广泛的是铝电解,钽电解,铌电解,还要超级电容等)具有相当巨大的容量,甚至达到法拉、数百上千法拉数量级的容量,这样就非常适用于需要储能。

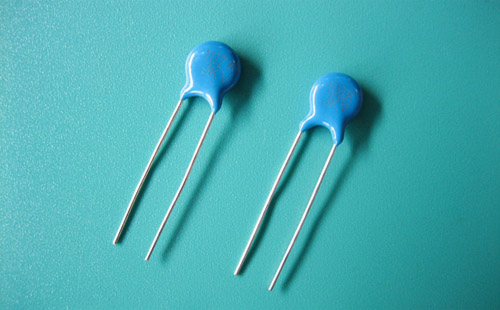

陶瓷电容

在一个电路板组成的电路中,常需要考虑价格和性能方面的因素,不同类型的电容有不同的性能优势,不管贴片的还是插件的电容选择合适你自己的才是最好的。
