PCBA中阶梯钢网的应用设计

2019-10-17 18:19:41 PCBA加工厂家 458

1、背景说明

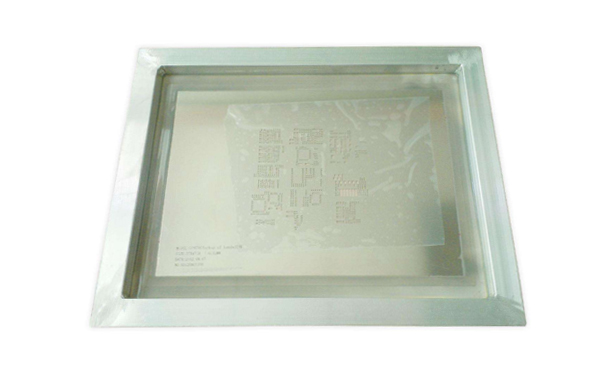

PCBA加工中,阶梯钢网的使用很普遍,但对元器件的布局有一定的要求。

(1)局部凸起区域(Step up)与刮刀移动方向平行的边,因刮刀的刚性,有一个变形过渡区,在这个过渡区,焊膏的厚度是由厚逐渐变薄的。

(2)如果相邻的两个凸起区域靠得比较近,相邻区域内的焊膏将无法刮干净。


2、阶梯钢网设计要求

(1)沿印刷方向,两阶梯之间的间距应≥10mm。

(2)沿印刷方向,阶梯部分与精细间距元器件焊盘的间距应≥5.0mm。
