PCBA板和测试治具如何定位

2017-09-14 17:40:51 PCBA加工厂家 410

PCBA板在经过一系列的生产加工之后,为保证PCBA板的出货品质,都会进行PCBA测试。PCBA板在进行测试时,PCBA板的测试点需准确的与测试治具的连接点相连接,那么怎样才能实现PCBA板与测试治具的准确定位呢?

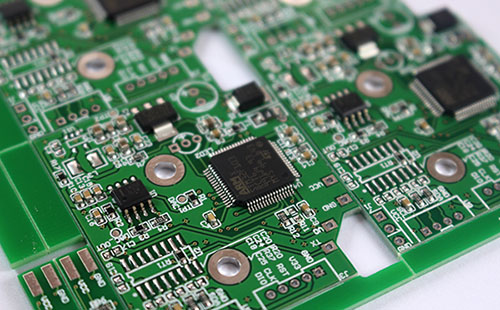

PCBA板

PCBA板在进行测试时,一般需要为PCBA板量身定制专门的测试治具。首先,PCBA加工厂需要为测试治具生产厂家提供Gerber;然后,测试治具生产厂家根据文件资料制作测试治具。测试治具的制作流程如下:

1、测试时要根据被测试产品及客户的测试要求,选择最后的治具控制方式进行设计,设计出压板,载板等等模块。

2、治具的压板或载板在设计时位置一定要精确,不能让产品在测试时把测试板压坏。

3、测试治具的定位要准确,连接器对接要顺畅。

4、测试治具都会有一定设计一个盒子,把测试产品置于里内,在治具设计时一定要保持盒的充足的空间,盒内的布局一定要合理。

5、测试治具预留的接口位置应正确,足够、布局合理。

PCBA测试治具制作完成之后,只需将PCBA板放进测试治具,即可实现PCBA板和测试治具的定位,定位的准确性与测试治具的制作工艺有很大的关系。
