PCBA功能测试--有线测试和无线测试

2017-06-29 19:26:08 zhengxiaowei 198

PCBA功能测试是指对测试目标PCBA板提供模拟的运行环境(激励和负载),使其工作于各种设计状态,从而获取到各个状态的参数来验证PCBA目标板的功能好坏的测试方法。简单来说,就是对PCBA目标板加载合适的激励,测量输出端响应是否合乎要求。PCBA功能测试的方法有两种,有线测试和无线测试。

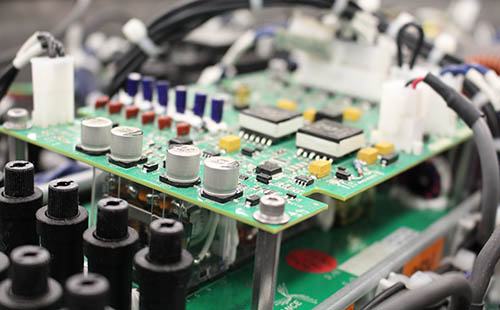

PCBA功能测试

有线测试夹具一直是功能测试夹具的行业标准。在较低探针数的PCBA或设计可能发生变化的原型上,有线测试夹具提供了一种经济的方法,因为它们避免了非工程(NRE)成本。有线灯具的挑战在于,随着信号频率的增加,串扰和耦合问题可能会增加。这是由于电线在探针板下方布线,耦合和串扰随着频率的增加而增加。

工程师开发了无线测试夹具来解决有线测试夹具的局限性。在无线固定装置中,称为转换板(T板)的多层PCB替代了有线探针板下侧的信号线组。自动PCB设计软件用于在更换电线时路由电路走线。双端探头将待测PCBA连接到T-board。

无线设备通常比有线固定装置更可靠,因为PCB设计人员可以精确地控制每个轨迹在T板底部的布线方式,从而可以隔离麻烦的信号。重复的夹具几乎相同地执行,电气参数非常一致,因为没有电线及其引起的变化。降低的接地和串扰噪声使信号反弹更快,这在低压测试应用中尤其重要。
